Опорная платформа сварочной оснастки для крупногабаритных конструкционных элементов строительной техники
Опорная платформа сварочной оснастки для крупногабаритных конструкционных элементов строительной техники или гибкой сборочной оснастки обычно используется для сборки и позиционирования крупных сварных узлов тяжёлой техники, таких как экскаваторы, погрузчики и краны, включая стрелы, рукояти, рамы и поворотные платформы.
Описание
маркер
Опорная платформа сварочной оснастки для крупногабаритных конструкционных элементов строительной техники или гибкой сборочной оснастки обычно используется для сборки и позиционирования крупных сварных узлов тяжёлой техники, таких как экскаваторы, погрузчики и краны, включая стрелы, рукояти, рамы и поворотные платформы.

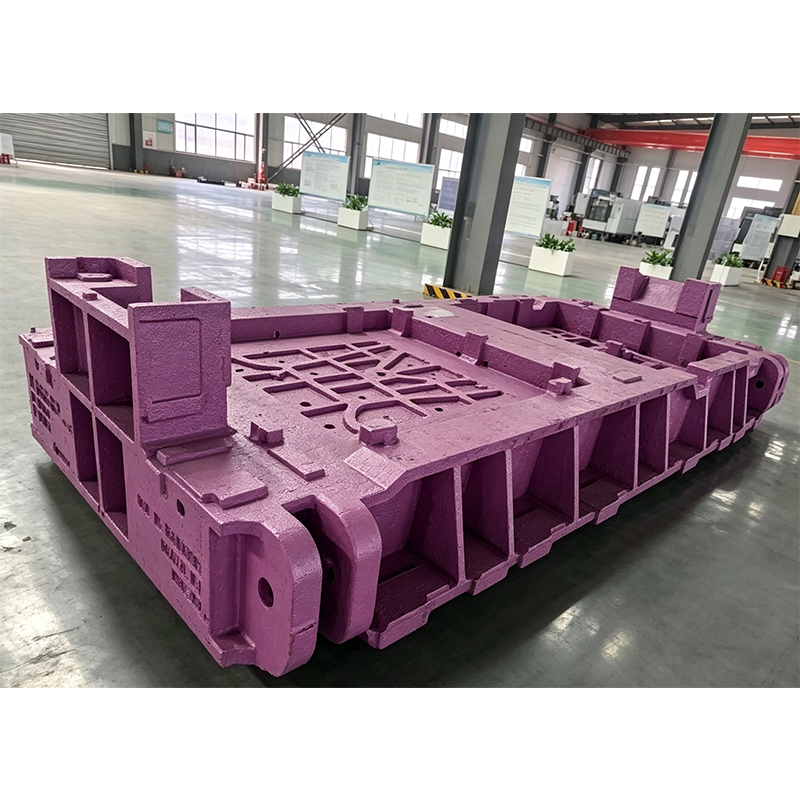

Судя по деталям изображения, данный узел имеет следующие характерные особенности:
- Модульная и стандартизированная конструкция:
Поверхность опорной плиты покрыта регулярно расположенными рядами отверстий, например отверстиями серии D28/D16. Это типичная особенность гибкой оснастки. С помощью этих отверстий можно гибко устанавливать различные установочные штифты, прижимные устройства, опорные элементы и угольники для быстрой переналадки под изделия разных моделей.
По периметру установлены высокие боковые плиты и рёбра жёсткости, образующие конструкцию, похожую на раму. Это не только повышает общую жёсткость и предотвращает сварочную термическую деформацию, но и предусматривает места для установки боковых зажимных устройств.
- Высокоточная обработанная поверхность:
Несмотря на то, что вся поверхность покрыта красно-фиолетовой антикоррозионной грунтовкой, видно, что верхняя плоскость предъявляет очень высокие требования к плоскостности. Это необходимо для обеспечения единой базы при сборке крупногабаритных конструкционных элементов, равномерного зазора сварных швов и повышения качества сварки.
- Сложная конструкция внутренних рёбер:
Сбоку видны плотные сетчатые рёбра жёсткости. Такая конструкция предназначена для максимального повышения сопротивления кручению и ударным нагрузкам при одновременном снижении массы, а также для восприятия веса тяжёлых изделий и напряжений, возникающих при сварке.
- Удобство подъёма и перемещения:
По углам и боковым сторонам явно предусмотрены грузоподъёмные проушины или пазы для вилочного погрузчика, что облегчает перемещение и изменение компоновки в цехе с помощью мостового крана или погрузчика.
Сценарии применения:
Данная оснасточная платформа является основным базовым оборудованием современного сварочного цеха. Она заменяет традиционную специальную стационарную оснастку, значительно повышает гибкость производственной линии и особенно подходит для многономенклатурного, мелкосерийного и среднесерийного производства, а также для единичного и мелкосерийного производства крупногабаритных изделий в тяжёлом машиностроении.
